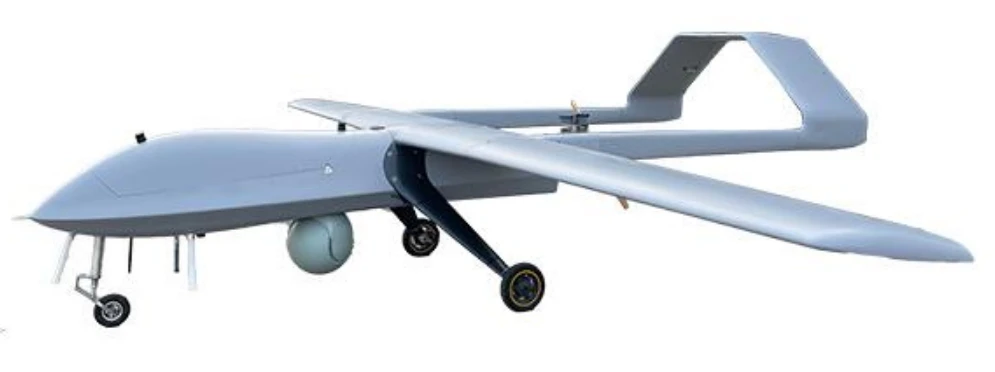

Parametr Y70 Pro |
||||
|
Ne . |
项目 |
INDEX |
Specifikace |
Měřit |
|
1 |
翼展 |
Rozpětí křídel |
7.05M |
M |
|
2 |
机翼面积 |
Oblast křídla |
405 |
dm² |
|
3 |
身长 |
Délka |
4.34M |
M |
|
4 |
最大高度 |
Strop |
5000 m (70 kg) 6000 m (50 kg) |
M |
|
5 |
最大起飞重量 |
Max Tow |
270 kg (5000 m) |
Kg |
|
6 |
最大载重 |
Maximální užitečné zatížení |
70 kg |
Kg |
|
7 |
空机重量 |
Tělesná hmotnost |
65 kg |
Kg |
|
8 |
最大速度 |
Maximální rychlost |
230 km/h |
Km/h |
|
9 |
巡航速度 |
Rychlost plavby |
125 km/h |
Km/h |
|
10 |
起飞距离 |
Vztahová vzdálenost |
140m |
m |
|
9 |
工作温度 |
Pracovní teplota |
-20 stupeň -50 stupeň |
stupeň c |
|
10 |
载荷仓尺寸 |
Velikost kabiny |
L1318mm W547mm H 420 mm |
Mm |
|
11 |
飞行转弯半径 |
Rozsah poloměru |
100M |
M |
|
12 |
航程 |
Max řada |
＞ 1000 km |
Km |
|
13 |
最大航时 |
Maximální doba trvání |
6-8H |
H |
|
14 |
动力方式 |
Napájení |
766cc benzínový motor |
|
|
15 |
起飞方式 |
Takeoff Way |
Válcování vzletu |
|
|
16 |
抗风等级 |
Odolnost křídla |
5 třída |
|
|
17 |
载油量 |
Palivová nádrž |
70L |
L |
JY70 může být vybaven lusky
|
Parametr QG330Q |
||
|
Laserový označení |
Laserový označení |
Video a Video a úložiště |
|
Band: 04μm -0.9 μm |
Pracovní vlnová délka: 1 064 nm |
Foto formát JPEG |
|
Pixel: 3,5 μm |
Laserová energie: 80MJ |
Formát videa: MP4 |
|
Režim expozice: Globální závěrka |
Rozsah rozmezí: 20 km |
Formáty kódování . h .264, h .265 |
|
Rozlišení .1920*1080 |
Přesnost měření vzdálenosti . ± 5m |
Video protoool: TS, RTSP, RTMP, UDP atd |
|
Ohnisková délka: 10 mm -300 mm |
Frekvence měření rozsahu single, 1Hz, 5Hz |
Storag: 128 GB |
|
FOV: 372 stupňů 20,9 stupňů -1.3*0,73 stupňů |
Úhel rozptylu svazku: 02 Mrad |
Power funkce |
|
Koaxiální stupeň: 3 pixely |
Podporuje vlastní přesné frekvenční kódy |
Rozsah napájení 18-32 VDC (s ochranou špičky a přepětí |
|
Swir |
výkon systému |
Spotřeba energie 100 W (průměr) 600 W (vrchol) |
|
Band: 0,9 μm -1.7 μm |
Rozsah kurzu: N360 stupňů |
Rozhraní |
|
Pixel: 15 μm |
Rozsah rozmezí: -120--90 stupeň |
CommunicationInterface: Sériový port (S422/232/UART Volitelné), Gigabitova síť |
|
Režim expozice: Globální závěrka |
Přesnost měření úhlu: 0,01 stupně |
Síť Gigabitu pro video rozhraní, SDI |
|
Rozlišení: 640 × 512 |
Akuracy stabilita: 20 Urad |
Velikost |
|
Režim pro upravení: Chlazení TEC |
Úhlová rychlost 60 stupňů /s |
Rozměry: φ330mmx420 mm |
|
Délka zaostření: 300 mm |
Úhlové zrychlení: 90 stupňů /s² |
Hmotnost 20 kg |
|
FOV: 1,83 stupňů 1,46 stupně |
Přesnost iradiace: 0,15 mrad |
Enviromentální |
|
MWIR |
Sledování více objektů |
Provozní teplota: -40 C -55 stupeň |
|
Band: 3:00 -5 μm |
Typ objektu: Lidé, vozidlo, loď . a letadlo |
Skladovací teplota: -55 stupeň -70 stupeň |
|
Rozlišení: 640 × 512 |
Připomeňme 290% |
Impact20G/11ms |
|
Pixel: 15 μm |
Míra pecise: 80% |
Sledování jednoho objektu |
|
Doba chlazení 6min@pokojová teplota |
Minimální velikost cíle: 3 232 |
Obecný cíl typu objektu |
|
Netd: 25mk@25 stupňů |
Počet sledovaných cílů: 20 |
Míra sledování 32 pixelů/krotká |
|
Focal Délka: 15-330 mm/f4 |
Sledování skokového sazby: 15% |
Aktualizujte snímkovou sazbu: 50 fps |
|
Horizontální FOV: 35,5 stupně 28,7 stupně -1.67 stupeň 133 stupňů |
Aktualizujte snímkovou sazbu: 25 FPS |
|
|
Koaxiální stupeň: 3 pixely |
||
|
|
||
|
Parametr QD254T |
||||||
|
Ovládání servo |
Velikost rozhraní |
Tepelné zobrazování |
||||
|
Počet rámců 4 |
Rozměry menší nebo rovné φ254mm × 342 mm |
Pás 3 μm ~ 5UM |
||||
|
Rozsah záhlaví n × 360 stupňů |
Váha menší nebo rovná 8 kg |
Rozlišení 640 × 512 |
||||
|
Rozsah rozmezí -120 stupeň ~ 40 stupňů |
Napájení 28VDC (18 ~ 36VDC) (s funkcemi anti-spike a anti-průniku) |
Pixel 15 μm |
||||
|
Přesnost měření úhlu menší nebo rovná 0,03 stupni (1O) |
Spotřeba energie 70W (průměr) 200 W (maximální hodnota) |
Pole zorné pole 27,5 stupně ~ 2,75 stupně |
||||
|
Stabilní přesnost menší nebo rovná 50uradu (1O) |
Rozhraní sériový port, Pal/NTSC, SDI, Gigabit Ethernet |
Ohnisková délka 20 ~ 200 mm/f4.0 |
||||
|
Úhlová rychlost větší nebo rovná 120/s |
Parametry životního prostředí |
Detekční vzdálenost 4,2 km pro lidi, 18,0 km pro auta |
||||
|
Úhlové zrychlení větší nebo rovné 180 stupňů /s² |
Provozní teplota 40 stupňů ~ 60 stupňů |
Vzdálenost rozpoznávání 1,0 km pro lidi, 4,5 km pro auta |
||||
|
Sledování jediného cíle |
Skladovací teplota 45 stupňů ~ 70 stupňů |
Laserové řady |
||||
|
Cílový typ obecného cíle |
Šok 20G11ms |
Pracovní vlnová délka 1535nm |
||||
|
Míra sledování vyšší nebo rovná 32 pixelům/rámu |
Viditelné světlo |
Rozsah 100 ~ 15000 m |
||||
|
Aktualizujte snímkovou sazbu vyšší nebo rovnou 50 snímků za sekundu |
Vlnový pás 0,4 μm ~ 0,9 μm |
Přesnost v rozmezí ± 2m |
||||
|
Sledování více cílů |
Rozlišení 1920 × 1080 |
Frekvence 1 ~ 10 Hz |
||||
|
Cílový typ: Lidé, auta, lodě, letadla |
Ohnisková délka f =4.3 ~ 129 mm |
Video a úložiště |
||||
|
Míra odvolání vyšší nebo rovná 90% |
Horizontální zorné pole 63,7 stupňů ~ 2,3 stupně |
Foto formát JPEG |
||||
|
Míra přesnosti vyšší nebo rovná 80% |
Optický zoom 30x |
Formát videa MP4 |
||||
|
Minimální cílová velikost 32 × 32@1080p |
Detekční vzdálenost 6 km pro lidi, 15 km pro auta |
Formát kódování h .264, h .265 |
||||
|
Počet cílů pro sebepoškozování větší nebo roven 20 |
Vzdálenost rozpoznávání 2 km pro lidi, 8 km pro auta |
Video protokol TS, RTSP, RTMP, UDP atd. . |
||||
|
Sledování skokové sazby menší nebo rovné 15% |
Úložiště 128 GB |
|||||
|
Aktualizujte snímkovou sazbu vyšší než nebo rovnou 20 spls |
||||||
|
|
||||||
|
Citát |
||||||
|
Položka |
Seznam konfigurace |
CIF MAD (USD) |
Dodací lhůta |
Označit |
||
|
Y 70-200 km |
Zahrnuje pozemní stanici, datové spojení, systém řízení letu, energetický systém a nástroje |
320000 |
45 dní |
|||
|
QG330Q |
350000 |
45 dní |
||||
|
QD254T |
250000 |
45 dní |
||||
